HTLB型彈性塊聯軸器

發布時間：2019-01-17 05:15:45 作者：天碩聯軸器瀏覽：4238

HTLB型彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)

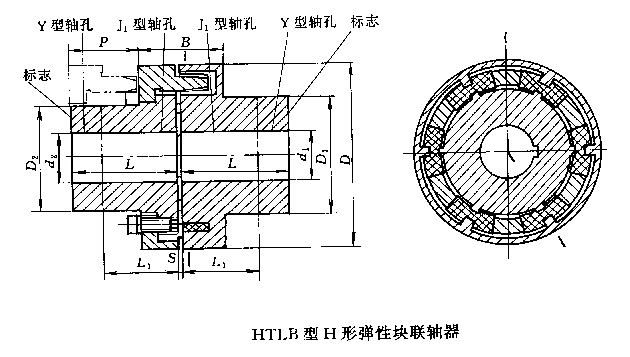

HTLB型H形彈性塊聯軸器(JB/T5511-91)

HTLB型H形彈性塊聯軸器基本參數和主要尺寸（JB/T5511-91）/mm

型號	公稱轉矩T_n/ N·m	許用轉速 [n]/r·min^-1		軸孔直徑 d₁、d₂	軸孔長度		B	D	D₁	D₂	S	P	轉動慣量I/ kg·m²	質量 m/kg
					Y型	J₁型
		鐵	鋼		L	L₁
HTLB1	160	5000	5000	28	62	44	49	110	80	62	2	33	0.007	6
				30、32、35、38	82	60
				40、42、45*	112	84
HTLB2	250	4500		32、35、38	82	60	56	125	92	75		38	0.012	9.2
				40、42、45、48、50	112	84
HTLB3	355	4000	5000	38	82	60	62	140	100	80		43	0.02	11.2
				40、42、45、48、50、55、56	112	84
HTLB4	560	3500	4700	42、45、48、50、55、56			69	160	110	95		47	0.039	17.8
				60、63、65*	142	107
HTLB5	900	3100	4200	50、55、56	112	84	74	180	125	108		50	0.072	25.4
				60、63、65、70、71、75*	142	107
HTLB6	1400	2800	3800	60、63、65、70、71、75			81	200	140	122		53	0.117	31.3
				80、85	172	132
HTLB7	2000	2500	3300	65、70、71、75	142	107	92	225	150	138		61	0.183	43.4
				80、85、90*	172	132
HTLB8	2800	2200	3000	71、75	142	107	105	250	165	155	3	69	0.35	58.5
				80、85、90、95	172	132
				100*	212	167
HTLB9	4000	2000	2700	80、85、90、95	172	132	110	280	180	172		73	0.55	81
				100、110*	212	167
HTLB10	5600	1800	2400	90、95	172	132	120	315	200	200		78	0.9	98.9
				100、110、120、125	212	167
HTLB11	7100	1600	2100	100、110、120、125			128	350	230	230		83	1.6	152
				130、140	252	202
HTLB12	10000	1400	1900	110、120、125	212	167	137	400	250	250		88	2.7	182.8
				130、140、150	252	202
HTLB13	12500	1300	1700	120、125	212	167	155	440	265	265	5	99	3.9	204
				130、140、150	252	202
				160	302	242
HTLB14	16000	1200	1500	130、140、150	252	202	160	480	300	300		104	5.9	277.6
				160、170	302	242
HTLB15	20000	1100	1400	140、150	252	202	175	520	315	315		115	8.6	348.3
				160、170、180	302	242
HTLB16	28000	1000	1300	160、170、180			201	560	320	320	6	125	13.9	496.9
				190、200	352	282
HTLB17	35500	900	1200	170、180	302	242	215	610	352	352		135	20.2	582
				190、200、220	352	282
HTLB18	45000	860	1100	180	302	242	234	660	384	384		145	29.7	706.2
				190、200、220	352	280
				240	410	330
HTLB19	63000	800	1000	200、220	352	280	246	710	416	416		155	43.2	917.2
				240、250	410	330

注：1.聯軸器的轉動慣量和質量是按鑄鐵件*小軸孔尺寸計算的近似值。

2.標有“*”號的軸孔直徑不適用于d₂。

3.瞬時過載轉矩不得大于公稱轉矩值的2倍。

4.表中尺寸P為拆卸撥爪的*小尺寸。
