Z20脹緊聯結套

  • Z20脹緊聯結套簡介：
    Z20脹緊聯結套,Z20型脹套螺釘?shù)臋C械性能等級為12.9 級.
  • 咨詢熱線：0317-8288830
跟此產品相關的產品
TB錐套皮帶輪
TB錐套皮帶輪
同步帶輪
同步帶輪
檢測平臺
檢測平臺
Z16脹緊聯結套
Z16脹緊聯結套

產品詳情

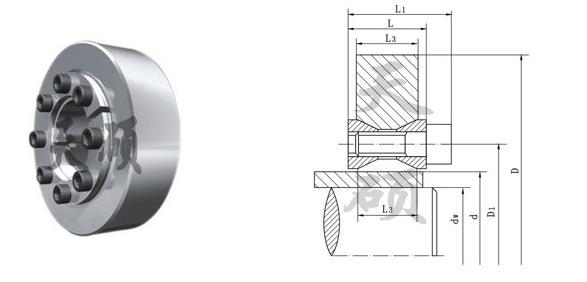

Z20型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)

A基本尺寸Dimensions

額定負荷

內六角螺釘

重量
kg

d

dw

D

D1

L1

L

L3

轉矩Mt
kN．m

軸向力Ft
kN

d1

n

MA
N．m

25

18
20

60

37.5

27.5

20

17

0.190
0.255

21
25

M6×18

9

17

0.37

30

20
22
24

65

42.5

27.5

20

17

0.205
0.270
0.340

20
24
28

M6×18

9

17

0.42

35

25
28
30

72

47.5

27.5

20

17

0.365
0.490
0.585

29
35
39

M6×18

12

17

0.48

40

30
32
34
35

78

52.5

27.5

20

17

0.555
0.590
0.710
0.770

37
37
42
44

M6×18

15

17

0.54

45

35
36
38

92

60

33.5

24

20

0.960
1.030
1.200

55
57
63

M8×22

12

41

0.92

50

38
40
42

98

65

33.5

24

24

1.010
1.160
1.320

53
58
63

M8×22

12

41

1.0

55

42
45
48

105

70

33.5

24

24

1.330
1.590
1.880

63
70
78

M8×22

14

41

1.1

60

48
50
52

110

75

33.5

24

24

1.600
1.780
1.890

67
71
73

M8×22

14

41

1.2

70

55
58
60

138

90

39.5

28

24

2.930
3.370
3.690

106
116
123

M10×25

14

83

2.3

80

62
65
68
70

145

100

39.5

28

24

3.140
3.570
4.020
4.350

101
110
118
124

M10×25

14

83

2.4

90

70
75
78

160

110

39.5

28

24

4.090
4.890
5.420

117
130
139

M10×25

16

83

2.8

100

78
80
82
85

180

122.5

47

33

26

5.980
6.370
6.490
7.160

153
159
158
168

M12×30

14

145

3.8

110

85
88
90
95

190

132.5

47

33

26

6.180
6.800
7.240
8.380

145
154
160
176

M12×30

14

145

4.1

120

95
100
105

205

142.5

47

33

26

8.250
9.450
10.740

173
189
204

M12×30

16

145

4.7

140

110
115
120

230

165

52

38

34

12.860
14.440
16.140

233
251
269

M12×35

22

145

7.4

160

125
130
135
140

260

185

52

38

34

17.130
18.990
20.940
23.000

274
292
310
328

M12×35

26

145

9.



注：Z20 型脹套螺釘?shù)臋C械性能等級為12.9 級。
